中学生の外側障害 （内側も併発）：離断性骨軟骨炎（いわゆる関節ネズミ）

エコー画像・レントゲン画像・MRI画像を、順に紹介

最初にエコー画像（↓） 下記は、上腕骨小頭を前側から縦方向に見た画像です。

右肘は、赤丸の部分に白く凹んだ様子が映っています。
左肘には、凹みは見られません。白い線がアーチ状に1本の線で描出されています。

同じ上腕骨小頭を後から縦方向の画像（↓）。

右肘の赤矢印先には、下方向に伸びた白い像が描出されています。 左肘には見られません。

上腕骨小頭を横方向で見た画像です（↓）

右肘は、赤丸内部の矢印先が凸凹と不整に描出されています。
左肘の緑丸内部は正常描出です。

ちなみに内側を縦方向から見た画像。（↓）

右肘の、黄色矢印先がこんもりと山になっていますが、正常では平に映ります。

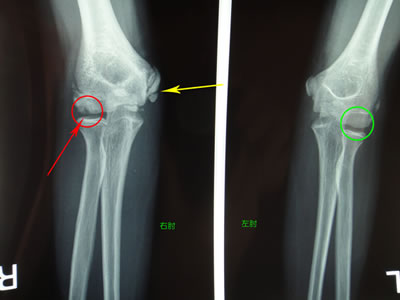

では次にレントゲン画像。（↓）:向かって左側が患側（右肘）・向かって右側が健側（左肘）。

右肘外側の赤丸内矢印先に黒く映っている部分がありますが、おわかりになりますでしょうか？
左肘の緑丸内は黒い部分がありません。
離断性骨軟骨炎です。
黄色矢印先は、先述エコー像内側の黄色矢印に相当します。

患側（右肘）の拡大画像（↓）です。

赤矢印先の黒い部分が離断性骨軟骨炎です。
黄色矢印先は、先述エコー像内側の黄色矢印に相当します。

健側（左肘）の拡大画像です（↓）

緑丸内部には黒い部分がありません。黄色丸内も正常描出されています。

最後にMRI画像です。

T1強調画像（↓）

T2強調画像（↓）

T1・T2いずれも赤矢印先に丸くポツンと描出されているのが患部です。

最後の画像（↓）はMRI　T1での短軸（横向き）です。

やはり赤矢印の先に、離断性骨軟骨炎が描出されています。

離断性骨軟骨炎（OCD）に関しましては、新しい概念が広まり始めています。 今後別ページを作成予定です。
